Тепловизор часто воспринимают как камеру, которая «видит сквозь стены». Это не так. Прибор измеряет интенсивность инфракрасного излучения и по нему вычисляет температуру поверхности — только поверхности и ничего больше. Всё остальное — выводы о состоянии конструкции, о качестве утепления, о наличии протечки — делает специалист, сопоставляя картину с расчётами и нормативами.
Что именно фиксирует прибор
На выходе получается термограмма — изображение, где каждому пикселю соответствует температура. Цвет условен и задаётся выбранной палитрой: в одной схеме горячее будет белым, в другой — красным. Поэтому «красное пятно» само по себе не означает ничего, пока не посмотреть на температурную шкалу рядом с кадром.
Профессиональная съёмка всегда содержит числовые отметки: температура в конкретных точках, минимум и максимум по кадру, диапазон шкалы. Именно эти числа, а не цветовая картинка, попадают в заключение и служат доказательством.
Как читать термограмму
Несколько правил, которые позволяют понимать снимок, а не просто рассматривать его.
- Смотрите на шкалу. Диапазон подписан сбоку кадра. Если разброс по шкале составляет полтора градуса, эффектная контрастная картинка на самом деле показывает несущественные различия
- Ищите резкие границы. Плавный переход температур — норма для однородной конструкции. Чёткая линия или пятно с ясным контуром указывают на локальный дефект: разрыв утеплителя, шов, закладную деталь
- Учитывайте материал. Разные поверхности по-разному излучают тепло. Металл, стекло и глянцевая краска дают искажения — грамотный специалист вносит поправку на излучательную способность материала

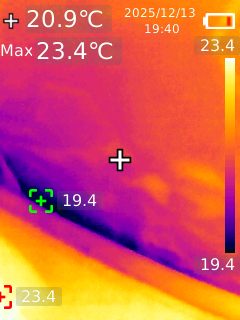

- Обращайте внимание на форму аномалии. Вертикальная полоса чаще указывает на стык панелей, горизонтальная — на торец плиты перекрытия, пятно у пола в углу — на промерзание узла сопряжения
Что можно выявить
- Мостики холода — участки с повышенными теплопотерями, через которые уходит тепло и на которых конденсируется влага
- Дефекты утепления — пропуски, разрывы, смещения утеплителя внутри конструкции
- Продувание в узлах примыкания окон и дверей, через неплотности монтажных швов
- Зоны намокания — влажный участок холоднее сухого за счёт испарения, поэтому протечка видна под отделкой
- Неравномерность прогрева отопительных приборов — завоздушивание радиаторов, засорение участков системы
- Скрытые трассы — расположение труб тёплого пола или отопления, проходящих в конструкции
Условия, без которых съёмка бессмысленна
Тепловизионное обследование — метод, чувствительный к условиям проведения. Игнорирование требований даёт красивые, но бесполезные картинки.
- Перепад температур. Между наружным и внутренним воздухом нужна разница, как правило, не менее 10–15 градусов. Летом дефекты утепления попросту не проявляются: конструкция прогрета равномерно
- Стабильность режима. Помещение должно находиться в установившемся тепловом состоянии несколько часов — без резких проветриваний и включения обогревателей непосредственно перед съёмкой
- Отсутствие прямого солнца на исследуемых поверхностях: нагретая солнцем стена искажает картину на часы вперёд. Наружную съёмку обычно проводят в ранние утренние часы
- Свободный доступ к поверхностям. Мебель у наружной стены, плотные шторы, ковры на стенах закрывают именно те зоны, которые нужно проверить
Чего тепловизор не может
Честный перечень ограничений важен не меньше перечня возможностей, поскольку завышенные ожидания — источник разочарований.
- Не видит сквозь стены. Фиксируется только температура поверхности; о том, что внутри, судят по её распределению
- Не определяет вид материала и не измеряет толщину утеплителя напрямую
- Не показывает влажность в цифрах — влажный участок виден как более холодный, но количественное значение даёт влагомер, а не тепловизор
- Не работает через стекло — стекло непрозрачно для теплового излучения, снимать окно «насквозь» бессмысленно
- Не заменяет расчёт. Вывод о том, соответствует ли конструкция нормативам, делается сопоставлением измерений с расчётными значениями
Как результат превращается в документ
Отдельные термограммы сами по себе — ещё не заключение. Чтобы обследование имело юридический вес, в отчёт входят: условия проведения съёмки с указанием температур наружного и внутреннего воздуха, сведения о приборе и его поверке, термограммы с числовыми отметками, сопоставление измеренных значений с нормативными, расчёт точки росы и обоснованные выводы.
Такой документ принимается застройщиком, управляющей компанией и судом. Набор картинок без условий съёмки и без данных о приборе оспаривается в первом же заседании — оппонент просто заявит, что снимали летом при закрытых батареях.
Частые вопросы
Можно ли обследовать квартиру тепловизором из телефона?
Бытовые насадки на смартфон дают приблизительную картину и годятся, чтобы понять, где искать проблему. Для заключения они не подходят: у них ниже разрешение и точность, отсутствует поверка, а без документов о приборе результат доказательством не является.
Сколько времени занимает обследование квартиры?
Сама съёмка — от одного до двух часов в зависимости от площади и количества проверяемых узлов. Отчёт с обработкой термограмм и расчётами готовится обычно 3–5 рабочих дней.
Нужно ли отключать отопление перед съёмкой?
Наоборот — отопление должно работать в обычном режиме. Задача обследования — оценить конструкцию в реальных условиях эксплуатации. Отключение отопления или, напротив, дополнительный прогрев искажают картину и делают результат непригодным.
Тепловизор покажет, где проходит труба в стене?

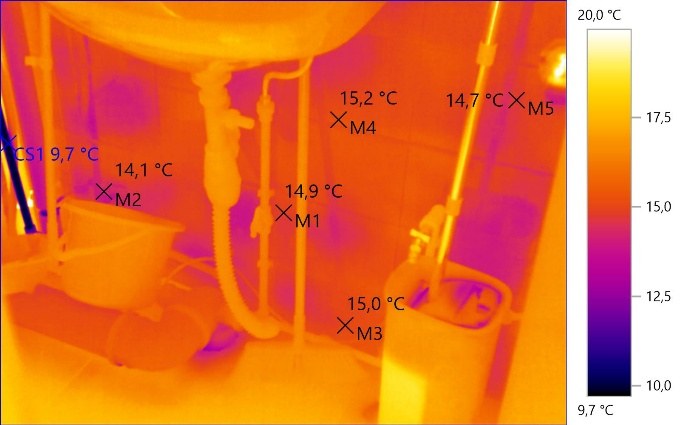

Покажет, если по трубе идёт теплоноситель и она расположена неглубоко: нагретый участок поверхности читается как чёткая линия. Холодная труба водоснабжения в толще стены обычно не выявляется. Для точной трассировки коммуникаций применяются другие приборы, а тепловизор здесь работает как вспомогательный.
Можно ли найти протечку тепловизором, если её не видно?
Часто да, и это одно из самых полезных применений метода. Влажный участок конструкции испаряет воду и потому холоднее сухого — на термограмме зона намокания видна с чёткой границей даже под обоями и напольным покрытием. Точное значение влажности при этом определяется влагомером: тепловизор указывает, где мерить.
Отличается ли обследование квартиры от обследования частного дома?
Принцип тот же, объём больше. В частном доме дополнительно проверяются кровля и чердачное перекрытие, полы по грунту, узлы примыкания фундамента, а наружная съёмка фасада выполняется по всему периметру. Поэтому и выезд занимает больше времени, и отчёт получается объёмнее.
